ATW MS30A-S Solarzellen Stringer Multi Busbar PV EPSON Roboter Bj2018 380V CE

Solartechnik & PV-Produktionsanlagen

ATW MS30A-S – Multi Busbar PV Cell Soldering Stringer

Wuxi Autowell – Single Track – EPSON SCARA-Roboter – CCD-Vision – Allen-Bradley – Bj. 08/2018 – CE – TECC-Umbau (Rückbau-Set vorhanden)

• Gebraucht – funktionsfähig (Kamera-IP-Fehler, siehe Beschreibung) | Baujahr August 2018 | 380VAC / 15 kW | CE: LIEFERUMFANG
• Inkl. EPSON SCARA-Roboter, CCD-Kamera, HMI-Touchscreen, Schaltschränke & Flux-System: 1 1× ATW MS30A-S PV Cell Soldering Stringer (komplett)
• Maschine wurde auf TECC umgerüstet – Set für Rückbau auf Standard-Konfiguration vorhanden: 2 Rückbau-Set Standard (für TECC-Rückbau)
• Spulenhalter mit Zugspannern & Führungsrollen für Multi-Busbar-Lötband: 3 6× Ribbon-/Busbar-Spulen (Aufnahmen)
• KENNWERTE AUF EINEN BLICK: ATW
• Autowell Technology: MS30A-S
• Multi Busbar Stringer: 15 kW
• Leistung: 08/2018
• Baujahr: TECHNISCHE DATEN
• Hersteller: Wuxi Autowell Technology Co., Ltd (ATW)
• Sitz: No. 25 Zhujiang Road, Wuxi, Jiangsu (China)
• Maschinentyp: Single Track Multi Busbar PV Cell Soldering Stringer
• Modell: MS30A-S
• Fabrik-Nr.: PVCH1805054S
• Baujahr: August 2018
• Leistung: 15 kW
• Spannung: 380 VAC – 3P/N/PE – 50 Hz
• Druckluft: 0,6 MPa (6 bar)
• Abmessungen (L×B×H): 7.000 × 2.050 × 2.370 mm
• Roboter: EPSON SCARA + RC90 Controller
• Vision: CCD-Kamera mit Ringbeleuchtung (LED)
• SPS / Safety: Allen-Bradley (GuardLogix / CompactGuard)
• Servoantriebe: Mitsubishi (mehrfach)
• Frequenzumrichter: Delta (3×)
• Sicherungen: ABB XLP 00 – NH000 – 3× 32A (Eltropa)
• Netzteil: Mean Well TDR-960-24 (24V DC / 960W)
• Flux-System: Integriert (Edelstahl-Tanks, Umwälzung)
• Umbau: Auf TECC umgerüstet (Rückbau-Set vorhanden)
• Zertifizierung: CE
  EIGENSCHAFTEN & AUSSTATTUNG
• Multi-Busbar (MBB) Solarzellen-Löttechnik
• Single-Track-Konfiguration
• EPSON SCARA-Roboter für Zell-Handling
• CCD-Vision mit LED-Ringbeleuchtung
• Allen-Bradley Sicherheits-SPS
• Mitsubishi Servoantriebe (hochpräzise)
• Delta Frequenzumrichter (3×)
• Integriertes Flux-Dosiersystem (Edelstahl)
• 6-fach Ribbon-/Busbar-Spulenstation
• HMI-Touchscreen (Farbe, ATW-Software)
• Sicherheits-Schutzverglasung rundherum
• NOT-AUS & Sicherheitsverriegelung
• TECC-Umbau (Rückbau auf Standard möglich)
• CE-zertifiziert
  EINSATZBEREICHE
• Solarmodul-Fertigung (Zell-Stringer)
• PV-Zellen-Lötung (Multi Busbar / MBB)
• TECC-Zellenverbindung (Triangulated Edge)
• Photovoltaik-Produktion & Pilotlinien
• F&E / Prototypenfertigung Solar
• Modulhersteller & Lohnfertiger
  ARTIKELBESCHREIBUNG
  Zum Verkauf steht ein ATW MS30A-S – Single Track Multi Busbar PV Cell Soldering Stringer des chinesischen Herstellers Wuxi Autowell Technology Co., Ltd (ATW) aus August 2018 (Fabrik-Nr.: PVCH1805054S). ATW / Autowell ist einer der weltweit führenden Hersteller von Solarzellen-Stringer-Maschinen und beliefert die größten PV-Modulhersteller global.

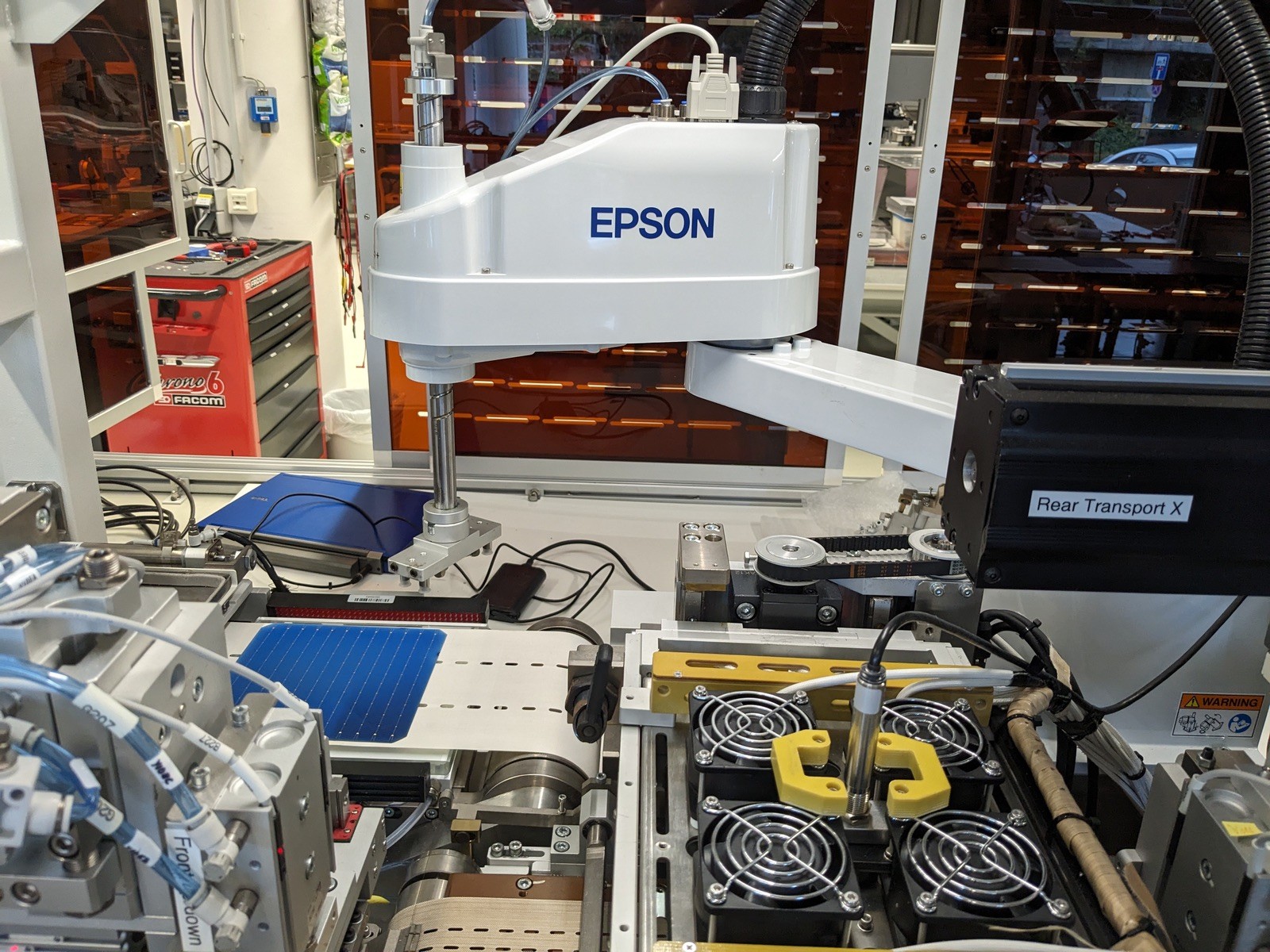

  Die Maschine verfügt über einen EPSON SCARA-Roboter (gesteuert über EPSON RC90 Controller) für die präzise Handhabung der Solarzellen sowie ein CCD-Vision-System mit LED-Ringbeleuchtung für die exakte Zellpositionierung. Die Steuerung basiert auf einer Allen-Bradley Sicherheits-SPS (Safety PLC), ergänzt durch Mitsubishi Servoantriebe und 3× Delta Frequenzumrichter. Die 6-fach Spulenstation versorgt die Maschine mit Lötband (Ribbon / Busbar).
  Das integrierte Flux-Dosiersystem mit Edelstahl-Tanks sorgt für zuverlässige Flussmittel-Versorgung. Die Maschine ist komplett mit Sicherheits-Schutzverglasung, NOT-AUS, Sicherheitsverriegelungen und einem HMI-Farb-Touchscreen ausgestattet.
  Wichtig: Die Maschine wurde auf TECC (Triangulated Edge Cell Connection) umgerüstet. Das komplette Set für den Rückbau auf die Standard-Konfiguration ist vorhanden und wird mitgeliefert.
  Bekannter Fehler: Die ATW-Software erkennt die CCD-Kamera nicht, obwohl der Computer die Kamera erkennt. Es handelt sich um eine fehlerhafte IP-Zuweisung – ein reines Software-/Netzwerk-Problem, das durch korrekte IP-Konfiguration behoben werden kann. Ansonsten ist die Maschine funktionsfähig.
  ✅ TECC: Maschine auf TECC umgerüstet – Rückbau-Set auf Standard-Konfiguration ist vorhanden und wird mitgeliefert.
  ⚠️ Kamera-Fehler: Die CCD-Kamera wird vom Computer erkannt, aber die ATW-Software greift nicht darauf zu – fehlerhafte IP-Zuweisung. Lösung: IP-Adresse der Kamera korrekt konfigurieren.
  ⚠️ Anschluss: 380 VAC Drehstrom (3P/N/PE/50Hz), 15 kW. Druckluftanschluss 0,6 MPa (6 bar) erforderlich. Installation durch Fachpersonal.
  ⚠️ Transport: Maschinenabmessungen 7.000 × 2.050 × 2.370 mm. Versand per Spedition / Schwertransport. Besichtigung nach vorheriger Absprache möglich.
  ℹ️ Gewerblicher Verkauf durch GambTec. Rechnung mit ausgewiesener MwSt. wird erstellt. Fragen vor dem Kauf gerne per eBay-Nachricht. Versand oder Abholung nach Absprache. Alle Markennamen sind Eigentum der Rechteinhaber und dienen nur zur Produktbeschreibung.
